Timeline : หลักการทำงานของระบบ VRF (Variable Refrigerant Flow)

หลักการทำงานของระบบ VRF (Variable Refrigerant Flow) เช่น ระบบ SMMSi เป็นองค์ความรู้สำคัญที่ช่างระดับกลางถึงระดับสูงควรเข้าใจอย่างลึกซึ้ง เพื่อให้สามารถออกแบบ ติดตั้ง ตรวจสอบ และวิเคราะห์ปัญหาที่ซับซ้อนได้อย่างถูกต้อง

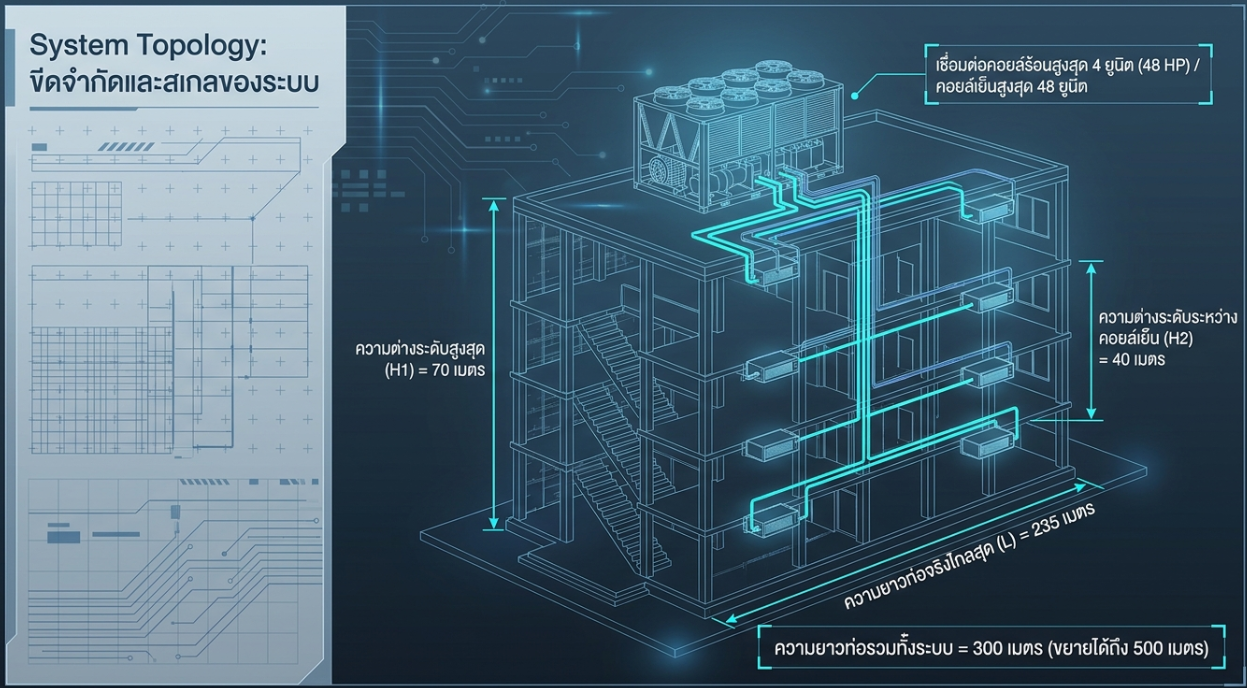

1. โครงสร้างระบบและการสื่อสาร (System Architecture & Communication)
   ระบบ VRF ไม่ได้เป็นเพียงการต่อท่อสารทำความเย็นเท่านั้น แต่เป็นระบบที่มีลักษณะคล้ายเครือข่ายคอมพิวเตอร์ ซึ่งใช้การสื่อสารระหว่างอุปกรณ์เพื่อควบคุมกลไกทางวิศวกรรมอย่างแม่นยำ

   Header vs. Follower Units:
   ในหนึ่งวงจรสารทำความเย็น จะมีคอยล์ร้อนตัวหลัก (Header Unit) ทำหน้าที่ประมวลผลกลาง และมีคอยล์ร้อนตัวตาม (Follower Units) ทำงานร่วมกันตามคำสั่งของระบบ

   Addressing & Terminator Resistance:
   การตั้งค่า Address ทั้งแบบ Auto และ Manual เช่นผ่าน DN Code 12, 13, 14 เป็นขั้นตอนสำคัญที่ช่างต้องเข้าใจ รวมถึงการตั้งค่า Terminator Resistance เช่น SW30 bit 2 เพื่อช่วยลดปัญหาสัญญาณรบกวนในระบบสื่อสาร โดยเฉพาะเมื่อต้องเชื่อมต่อกับระบบควบคุมส่วนกลาง (Central Control)

   Relay Connector:
   การตัดและต่อ Relay Connector ระหว่างขั้ว U1/U2 และ U3/U4 บนแผงวงจรคอยล์ร้อน เป็นขั้นตอนสำคัญในการตั้งค่า Address ของระบบที่มีคอยล์ร้อนหลายชุด เพื่อให้การกำหนดเลข Address ถูกต้องและแม่นยำ
2. กลไกการควบคุมสารทำความเย็นและน้ำมันเครื่อง (Refrigerant & Oil Management)
   ช่างระดับสูงควรเข้าใจหน้าที่ของอุปกรณ์ควบคุมไฟฟ้า (Functional Parts) ภายในระบบ VRF เพราะอุปกรณ์เหล่านี้มีผลโดยตรงต่อประสิทธิภาพ ความเสถียร และความปลอดภัยของระบบ

   Pulse Motor Valve (PMV):
   ทำหน้าที่ควบคุมระดับ Superheat ในโหมดทำความร้อน และควบคุมปริมาณสารทำความเย็นให้เหมาะสมกับภาระโหลด ของคอยล์เย็นแต่ละตัว

   Solenoid Valves (SV):
   โซลินอยด์วาล์วในระบบมีหลายชุดและมีหน้าที่เฉพาะเจาะจง เช่น
   • SV2: ใช้สำหรับการปล่อยความดันต่ำ (Low Pressure Release)
   • SV3A-F: ควบคุมระดับน้ำมัน และรักษาสมดุลของน้ำมันระหว่างคอมเพรสเซอร์กับคอยล์ร้อน
   • SV41-43: ช่วยปรับสมดุลความดันในช่วงเริ่มต้นการทำงาน (Start Compensation)

   Oil Equalization:
   ระบบ VRF จะมี Balance Pipe เชื่อมต่อระหว่างคอยล์ร้อน เพื่อรักษาระดับน้ำมันเครื่องให้สมดุล ป้องกันปัญหาคอมเพรสเซอร์ขาดน้ำมัน โดยเฉพาะในกรณีที่คอยล์ร้อนบางตัวทำงานหนักกว่าตัวอื่น
3. การตรวจวินิจฉัยเชิงลึก (Advanced Diagnostics & Monitoring)
   การเป็นช่างระดับสูงจำเป็นต้องสามารถดึงข้อมูลการทำงานจริง จากระบบมาวิเคราะห์ได้ โดยไม่จำเป็นต้องพึ่งพาเครื่องมือภายนอกเสมอไป

   Service Monitor (DN Codes):
   ผ่านรีโมทคอนโทรล ช่างสามารถดูค่าการทำงานสำคัญได้หลายจุด เช่น ค่าอุณหภูมิเซนเซอร์ TA, TC1, TC2, TCJ, กระแสไฟฟ้าของคอมเพรสเซอร์, จำนวนรอบการทำงานของคอมเพรสเซอร์ (rps) และตำแหน่งการเปิดของ PMV

   7-Segment Display Monitoring:
   บนแผงวงจรคอยล์ร้อนตัวหลัก ช่างสามารถปรับสวิตช์ SW01/02/03 เพื่อตรวจสอบข้อมูลสำคัญ เช่น แรงม้ารวมของระบบ (System Capacity), จำนวนคอยล์เย็นที่เชื่อมต่อ และสถานะการทำงานของอุปกรณ์ไฟฟ้าแต่ละชิ้น
4. การจัดการสภาวะฉุกเฉิน (Emergency & Backup Operations)
   ทักษะสำคัญที่แยกช่างระดับสูงออกจากช่างทั่วไป คือความสามารถในการทำให้ระบบยังคงทำงานได้ แม้จะมีอุปกรณ์บางส่วนเกิดปัญหา

   Compressor Backup:
   หากคอมเพรสเซอร์ตัวใดตัวหนึ่งเสีย สามารถตั้งค่า SW06 เพื่อสั่งให้ระบบข้ามการทำงานของคอมเพรสเซอร์ตัวนั้น และให้ระบบทำงานด้วยคอมเพรสเซอร์ที่เหลืออยู่

   Outdoor Unit Backup:
   หากคอยล์ร้อนตัวใดตัวหนึ่งเสียทั้งเครื่อง สามารถแยกเครื่องนั้นออกจากวงจรสารทำความเย็น โดยการปิดวาล์วและแยกสายสัญญาณ จากนั้นตั้งค่า SW09 bit 2 ที่ตัวหลัก เพื่อให้ระบบส่วนที่เหลือยังสามารถจ่ายความเย็นได้ต่อไป
5. การบริหารจัดการสารทำความเย็น (Refrigerant Management)
   การจัดการสารทำความเย็นในระบบ VRF ต้องทำอย่างแม่นยำ เพราะปริมาณน้ำยาที่มากเกินไปหรือน้อยเกินไป อาจส่งผลต่อประสิทธิภาพของระบบและอายุการใช้งานของคอมเพรสเซอร์

   Calculation:
   การคำนวณปริมาณสารทำความเย็นเพิ่มเติม ต้องอ้างอิงตามสูตรที่กำหนด โดยพิจารณาจากขนาดท่อและความยาวจริงของท่อ Liquid Pipe

   Pump-Down:
   ในระบบ VRF ที่มีคอยล์ร้อนหลายตัว ช่างระดับสูงสามารถใช้ฟังก์ชัน Pump-Down เพื่อดึงสารทำความเย็นจากคอยล์ร้อนตัวที่เสีย ไปเก็บไว้ในคอยล์ร้อนตัวที่ยังปกติ ทำให้สามารถซ่อมแซมได้โดยไม่จำเป็นต้องปล่อยน้ำยาทิ้งทั้งหมด
6. สรุป
   การเข้าใจหลักการทำงานของระบบ VRF อย่างลึกซึ้ง ช่วยให้ช่างสามารถดูแลระบบ SMMSi ได้อย่างมีประสิทธิภาพ ตั้งแต่การออกแบบ ติดตั้ง ตั้งค่า Address ตรวจสอบการสื่อสาร วิเคราะห์ค่าการทำงาน ไปจนถึงการจัดการกรณีฉุกเฉิน ซึ่งทั้งหมดนี้ช่วยลดระยะเวลาหยุดทำงานของระบบ (Downtime) และเพิ่มความน่าเชื่อถือของระบบปรับอากาศในระยะยาวครับ
